实时动态资产可视化：AGV集群动画级孪生解决方案

[实时动态资产可视化：AGV集群动画级孪生解决方案]

在工业4.0的深度部署中，数字孪生已成为实现精确运营与资产优化的关键基础设施。我们致力于提供具备“工业级仿真精度”的数字孪生解决方案。

本方案聚焦于实时动态资产（如AGV集群、关键设备点位）的三维场景映射，通过集成先进的通信架构与仿真算法，已成功在海德堡（上海）青浦工厂等高标准工业环境中得到验证。

一、方案核心：基于多模态数据驱动的孪生架构

**定位：**聚焦于宏观流程管理与任务状态追踪。

**驱动机制：**基于上位系统（WMS/WCS）提供的任务ID、预设路径点、状态码进行稀疏数据驱动。

**价值：**快速验证流程执行效率，适用于管理层的宏观调度与绩效分析。

**定位：**聚焦于高精度实时动态仿真与虚拟调试。

**驱动机制：**MQ实时数据流 + 坐标系精准映射 + 算法补帧。

**价值：**达到工业级动画的平滑度，消除数据传输导致的运动卡顿，是实现人机协作、远程高精度监控和虚拟调试的基础。

**定位：**聚焦于历史追溯、运行预测与策略优化。

驱动机制：结合历史数据（运行轨迹、MES/ERP数据）进行回放，通过数据分析模型支持回溯-预测-优化闭环。

**价值：**挖掘潜在的瓶颈和非效率区域，为调度策略和产线布局的迭代提供科学依据。

二、技术深度：保障高实时与高流畅性的关键机制

高精度的数字孪生，其挑战在于数据接入的效率和运动模拟的流畅度。我们的方案在以下两个维度实现了突破：

要实现毫秒级响应，必须选择最优的通信协议：

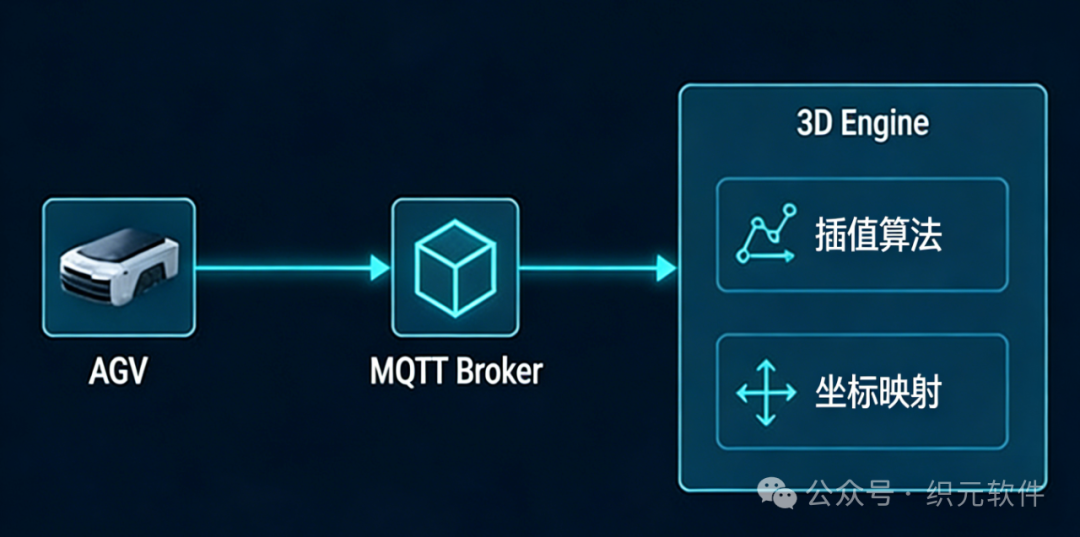

协议优选：我们推荐并深度优化采用MQTT中间件。相较于高开销的HTTP或底层非应用侧友好的ModBus/RS，MQTT以其轻量级、发布/订阅模式，确保了在低带宽、高并发环境下，数据流的稳定与高效率。

坐标映射：采用专业的几何坐标系映射算法。实现物理世界传感器坐标系与虚拟三维建模坐标系的无缝、精确转换，确保虚拟模型位置与实体资产位置的空间一致性。

传统的数字孪生中，数据的离散性与动画的连续性存在矛盾。

原理：我们的核心技术——智能算法补帧，通过运动学模型和插值算法，在接收到两个离散的实时数据点之间，计算出模型运动的连续中间态（插值帧）。

**效果：**彻底克服了因数据更新频率不足或网络延迟造成的模型“瞬移”或“卡顿”现象，保障了动画级仿真的高保真度。

三、成功实践：海德堡（上海）青浦工厂 AGV集群的实证

在海德堡印刷厂的复杂物流场景中，我们成功应用了动画级孪生模式，实现了对多AGV集群的精确可视化和调度辅助。

工业数字孪生不应只是一个静态的3D模型展示。它必须是实时、精准、流畅的动态基础设施。

我们的“动画级仿真精度”数字孪生解决方案，正致力于帮助您的企业：

从宏观流程分析走向微观运动调试。

从离散数据展示迈入连续平滑仿真。

【本页面中的数据及三维模型/场景都已脱敏处理。】
